Description

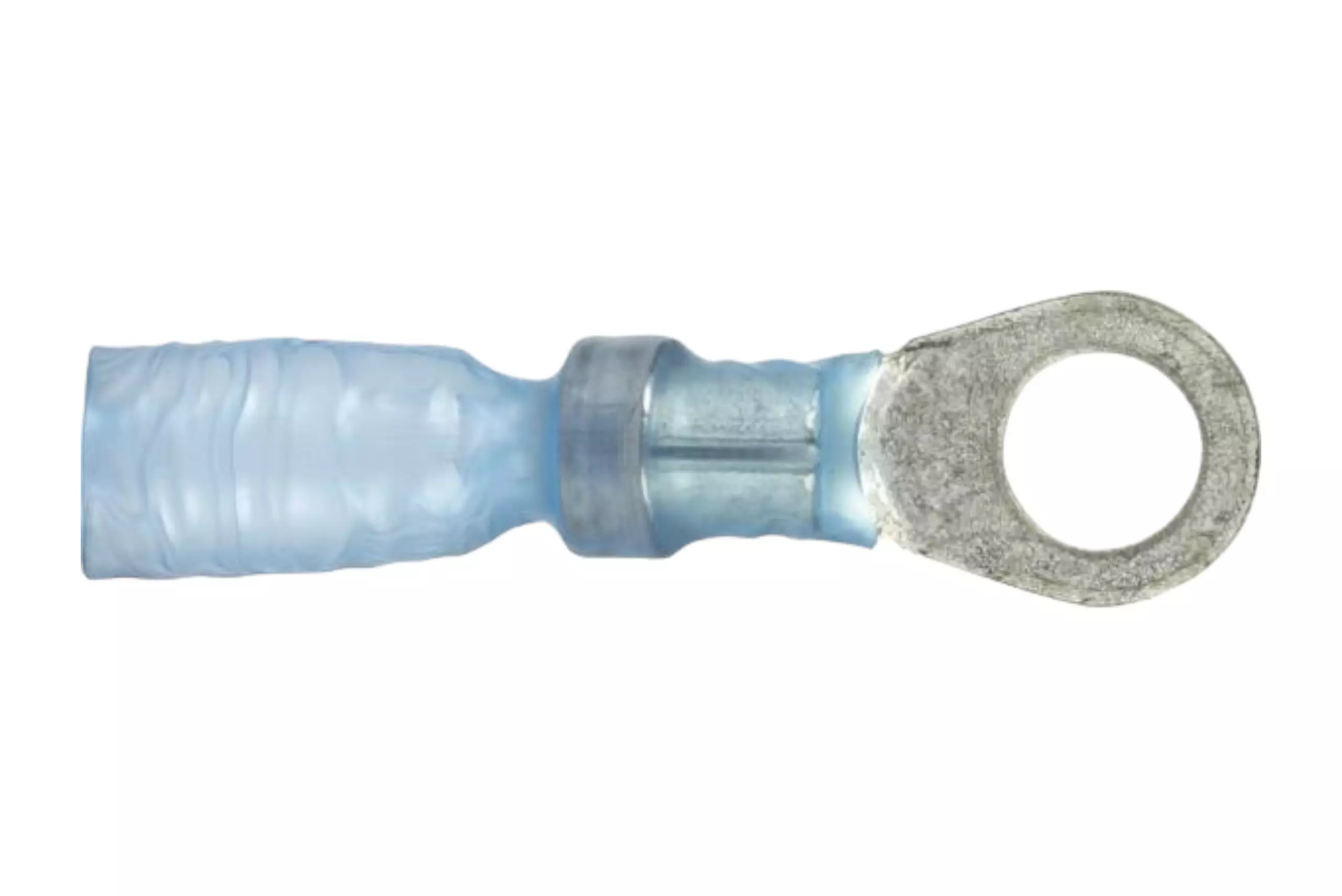

Oogaansluiting 2,5-6,0 M8
| Fabrikant code: | 50252663 |
|---|
Algemene beschrijving
- Gesoldeerde eindaansluiting
- Alleen geïsoleerd, SGRT-serie
- Verpakkingseenheid = minimale bestelhoeveelheid
- Kabel – min. bereik 2,5 mm²
- Kabel – max. bereik: 6,0 mm²
- Oogopening Ø: 8,4 mm
- Kabel-Ø max.: 6,5
- Lengte: 52,0 mm
- Gebruiksvoorbeeld:
- Verwijder 15 mm isolatie van alle aan te sluiten draden.
- Lijn vervolgens de draden uit en vorm de draadbundel.
- Steek de draadbundel in de soldeerlip en draai lichtjes.
- Het koperen inzetstuk klemt op de gestripte draden en houdt ze samen.
- Verwarm vervolgens de punt met behulp van een heteluchtpijpje. Verwarm het koperen inzetstuk totdat de soldeerring smelt en het soldeer in de kern van de draadbundel vloeit.
- Als je een verzegelde eindconnector uit de GRS-serie gebruikt, verwarm dan de afdichtring met smeltbare lijm totdat de lijm smelt en tussen de draden vloeit.
- (NIET SCHROEIEN)
